产品用途
球阀在石油、天然气、煤炭和矿石的开采、提炼加工和管道输送系统中;在化工产品、医药和食品生产种;在水电、火电和核电的电力生产系统中;在城市和工业企业的给排水、供热、和供气系统中;在农田的排灌系统中;在治金生产系统中得以广泛的应用,是一种与生产建设、国防建设和人民生活息息相关的重要机械产品。球阀密闭在各类管路系统种用于截断或接通介质流,使介质按照预定的程序输送到各个指定点。
型号 |
公称压力 |
试验压力[MPa] |
工作压力 |
工作温度 |
使用介质 |
壳体 |
密封 |
Q41N60 |
16.0 |
24.0 |
17.6 |
16.0 |
-40~50 |
水、油品、氮、氢、氨 |
Q41N-320 |
32.0 |
48.0 |
35.2 |
32.0 |
主要零件材料
零件名称 |
阀体 |
阀座、阀杆、球体 |
密封圈 |
法兰 |
双头螺栓 |
O型圈 |
材料 |
45 |
2Cr13 |
尼龙1010 |
35 |
35CrMo |
丁腈橡胶 |
主要尺寸
公称压力 |
公称通径 |
L |
L1 |
D |
D1 |
M |
D2 |
Z-фd |
b |
H |
L0 |
16.0 |
10 |
210 |
52 |
95 |
60 |
M24×2 |
18 |
3-ф18 |
20 |
77 |
220 |
15 |
230 |
62 |
95 |
60 |
M24×2 |
20 |
3-ф18 |
20 |
85 |
220 |
20 |
240 |
73 |
105 |
68 |
M33×2 |
28 |
3-ф18 |
20 |
94 |
250 |
25 |
260 |
77 |
105 |
68 |
M33×2 |
28 |
3-ф18 |
22 |
100 |
250 |
32 |
300 |
100 |
115 |
80 |
M42×2 |
38 |
4-ф18 |
24 |
120 |
300 |
40 |
350 |
110 |
165 |
115 |
M52×3 |
48 |
6-ф26 |
30 |
150 |
400 |
50 |
400 |
130 |
165 |
115 |
M64×3 |
58 |
6-ф26 |
32 |
165 |
400 |
65 |
490 |
140 |
200 |
145 |
M80×4 |
74 |
6-ф29 |
40 |
180 |
500 |
80 |
580 |
150 |
225 |
170 |
M100×3 |
94 |
6-ф33 |
50 |
200 |
600 |
100 |
620 |
178 |
260 |
195 |
M125×4 |
115 |
6-ф36 |
60 |
245 |
800 |
公称压力 |
公称通径 |
L |
L1 |
D |
D1 |
M |
D2 |
Z-фd |
b |
H |
L0 |
32.0 |
10 |
210 |
52 |
95 |
60 |
M24×2 |
18 |
3-ф18 |
20 |
77 |
220 |
15 |
230 |
62 |
105 |
68 |
M33×2 |
28 |
3-ф18 |
20 |
85 |
220 |
20 |
240 |
73 |
105 |
68 |
M33×2 |
28 |
3-ф18 |
20 |
94 |
250 |
25 |
260 |
77 |
115 |
80 |
M42×2 |
35 |
4-ф18 |
25 |
100 |
250 |
32 |
300 |
100 |
135 |
95 |
M48×2 |
41 |
4-ф22 |
30 |
120 |
300 |
40 |
350 |
110 |
165 |
115 |
M64×3 |
47 |
6-ф26 |
35 |
150 |
400 |
50 |
400 |
130 |
200 |
145 |
M80×3 |
70 |
6-ф29 |
40 |
165 |
450 |
65 |
490 |
140 |
225 |
170 |
M100×3 |
90 |
6-ф33 |
50 |
180 |
500 |
80 |
580 |
150 |
260 |
195 |
M125×4 |
112 |
6-ф36 |
55 |
200 |
600 |
100 |
620 |
178 |
300 |
235 |
M155×4 |
135 |
8-ф36 |
65 |
245 |
800 |

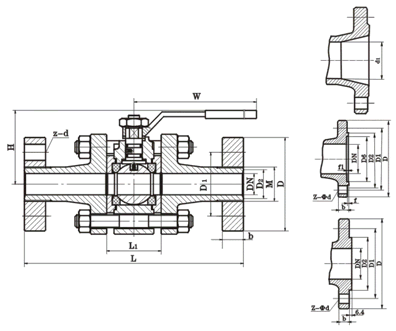

产品结构
 |
温馨提示:“ 高压锻造球阀”所有文字、数据、图片均只适用于参考。
如需与实物相吻合的性能参数、结构尺寸参数等详情请来电来函索取。
