详细介绍
主要尺寸及重量
|
规 格 |
S |
L |
T |
H |
重量 ㎏ ≈ |
|
英 制 |
公 制 |
A N S I |
J I S |
A N S I |
ISO、BS |
JIS |
|
NPI牙型60 |
RC、PT牙型55 |
|
缩径 |
全径 |
缩径 |
全径 |
缩径 |
全径 |
缩径 |
全径 |
缩径 |
全径 |
缩径 |
全径 |
|
1/2 |
|
15 |
|
21.8 |
|
22.2 |
|
79 |
1/2 |
|
1/2 |
|
61 |
3.4 |
|
3/4 |
1/2 |
20 |
15 |
27.1 |
21.8 |
27.7 |
22.2 |
92 |
3/4 |
1/2 |
3/4 |
1/2 |
61 |
3.3 |
|
1 |
3/4 |
25 |
20 |
33.8 |
27.1 |
34.5 |
27.7 |
111 |
1 |
3/4 |
1 |
3/4 |
78 |
5.5 |
|
1 1/4 |
1 |
32 |
25 |
42.6 |
33.8 |
43.2 |
34.5 |
120 |
1 1/4 |
1 |
1 1/4 |
1 |
84 |
6.0 |
|
1 1/2 |
1 1/4 |
40 |
32 |
48.7 |
42.6 |
49.1 |
43.2 |
152 |
1 1/2 |
1 1/4 |
1 1/2 |
1 1/4 |
103 |
9.2 |
|
2 |
1 1/2 |
50 |
40 |
61.1 |
48.7 |
61.1 |
49.1 |
172 |
2 |
1 1/2 |
2 |
1 1/2 |
118 |
12.9 |
|
|
2 |
|
50 |
|
61.1 |
|
61.1 |
200 |
|
2 |
|
2 |
132 |
14.3 |
标准材质明细表
|
序 号 |
零件名称 |
CS to ASTM |
AS to ASTM |
SS to ASTM |
|
Type A105N |
Type F22 |
Type F304(L) |
Type F316(L) |
|
1 |
阀 体 |
A105N |
A182 F22 |
A182 F304(L) |
A182 F316(L) |
|
2 |
升降式阀 瓣 |
A276 420 |
A276 304 |
A276 304(L) |
A276 316(L) |
|
3 |
垫 片 |
304夹柔性石墨 |
316夹PTFE |
|
4 |
阀 盖 |
A105N |
A182 F22 |
A182 F304(L) |
A182 F316(L) |
|
5 |
铭 牌 |
SS |
|
6 |
螺 栓 |
A193 B7 |
A193 B16 |
A193 B8 |
A193 B8M |
|
7 |
球 |
A182 F420/STL |
A182 F304 |
A182 F304 |
A182 F304 |
|
适 用 介 质 |
水、蒸汽、油品等 |
水、蒸汽、油品等 |
硝酸、醋酸等 |
|
适 用 温 度 |
-29℃－425℃ |
-29℃－550℃ |
-29℃－200℃ |
注意：客户需求的其他材质也可采用。密封圈材料配对由客户指定内件代号决定。 CS＝碳钢;AS＝合金钢;SS＝不锈钢

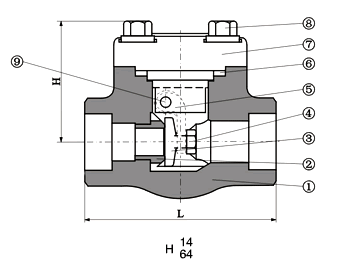

产品结构
 |
温馨提示：“锻钢止回阀”所有文字、数据、图片均只适用于参考。
如需与实物相吻合的性能参数、结构尺寸参数等详情请来电来函索取。
电话：0577-67995335 传真：13777713580
